Bản lề âm AN 164 3D FVZ 12/38 (cửa mở ra) (60kg)

Với CỬA MỞ RA hoặc có VÁCH ỐP thì bản lề âm AN 164 3D FVZ 12/38 tải trọng 60kg chính là một giải pháp phù hợp. Ngoài ra đây còn là loại bản lề sản xuất tại Ý với chất lượng cao mà giá hợp lí và đảm bảo tính thẩm mỹ. Dưới đây là những thông tin cụ thể về sản phẩm AN 164 FVZ

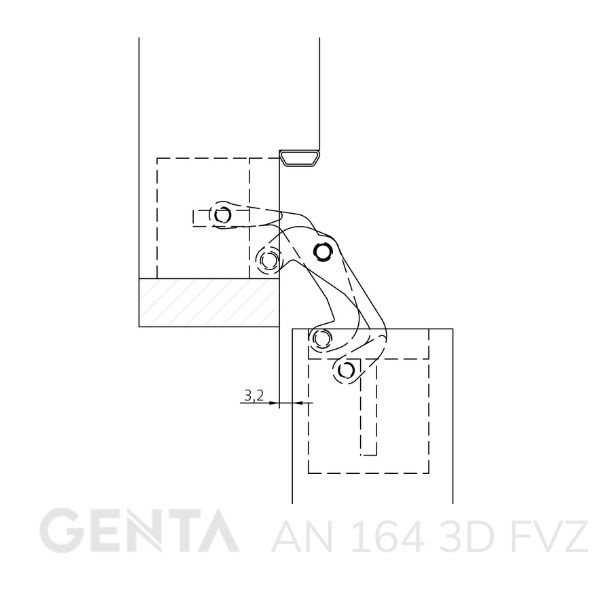

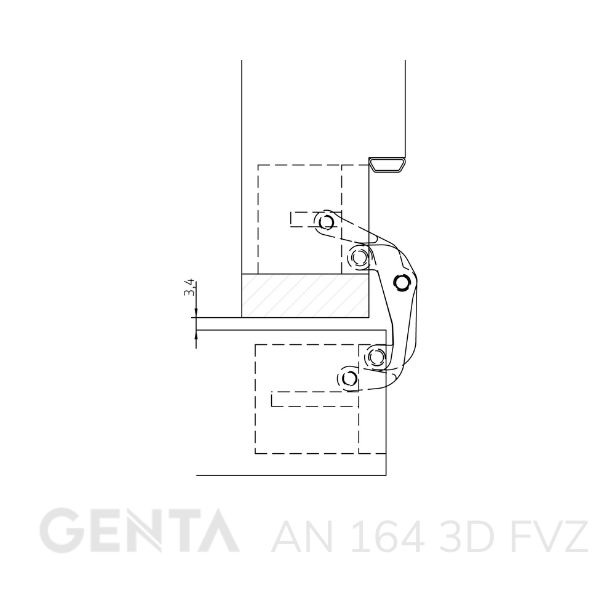

Thông số kĩ thuật của bản lề âm AN 164 3D FVZ 12/38

Thông số kĩ thuật

Lưu ý

• Khả năng chịu tải nêu trên đề cập đến việc sử dụng 2 bản lề trên mỗi cánh cửa (Chiều rộng x chiều cao là 900 x 2100 mm)
• Vít đề xuất:

     + Mặt khuôn: Vít đầu chìm DIN 7505 A, Đường kính 5,0 mm

     + Mặt cửa: Vít đầu chảo DIN 7505 B, Đường kính 4,0 mm

     + Nếu cần, có thể khóa điều chỉnh theo chiều dọc của bản lề bằng cách khóa vít cố định (VF)

     + Ngoài ra, việc định tuyến có thể được thực hiện với đường kính mặt cắt là 14,0 mm và đường kính vòng đệm là 25,0 mm

Đặc tính nổi bật của bản lề âm AN 164 3D FVZ 12/38

Đặc tính

• FVZ = bề mặt khung lõm
• Bề mặt khung lõm lên tới 12mm
• Bản lề phù hợp cho cửa có độ dày 38 mm
• Dễ dàng điều chỉnh 3D (điều chỉnh theo chiều ngang +/- 1,5 mm, chiều đứng +/- 2,5 mm, chiều sâu +/- 1,0 mm)
• Ổ trục trượt không cần bảo trì
• Hệ thống bản lề hoàn toàn được che dấu trong khuôn cửa
• Dùng để lắp đặt cho cửa gỗ và cửa khung nhôm
• Dành cho cửa nhà dân cư không được cải tiến
• Được làm từ chất liệu hợp kim zamak

Một gợi ý khác cho bạn về bản lề có cùng tải trọng là bản lề âm TE 240 3D (tải trọng đến 60kg) và Anselmi AN 160 3D  (tải trọng đến 60kg). Trong đó AN160 thuộc phân khúc tương tự còn sản phẩm TE240 3D thuộc phân khúc cao cấp hơn. Cả hai loại bản lề này đều dùng cho cửa mở vào.

Cấu tạo

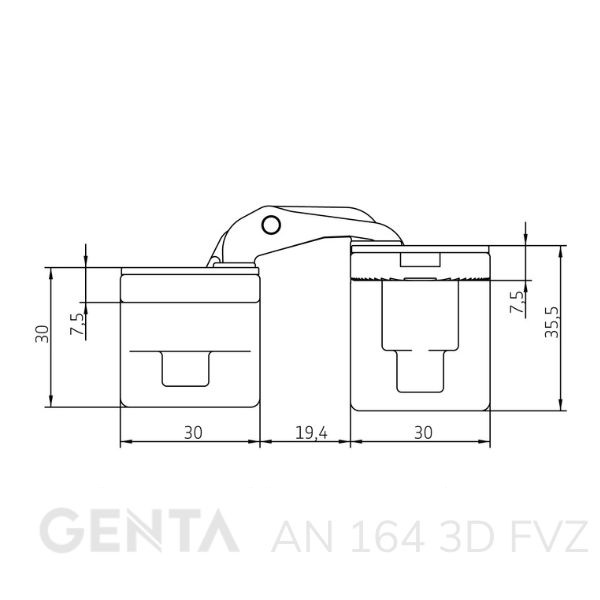

Tài liệu kĩ thuật của bản lề âm AN 164 3D FVZ 12/38 (file autoCAD và DWG)

Tất cả thông tin chi tiết về sản phẩm gồm file AutoCAD và DWG đã được chúng tôi tổng hợp trong bảng dưới đây sẽ. Những dữ liệu này sẽ là nguồn thông tin quan trọng, hỗ trợ cho bạn trong quá trình tìm hiểu sản phẩm, lắp đặt và điều chỉnh.

Nếu bạn cần thêm tài liệu nào hoặc không thể mở được file, vui lòng liên hệ tới GENTA để được cung cấp thêm, Hotline HN: 0976 068 706  HCM: 0976 946 936

Lưu ý tải trọng bản lề âm AN 164 3D FVZ 12/38 theo chiều rộng và chiều cao cửa

Bảng thông số theo kích thước chiều rộng và chiều cao cửa

Tải trọng của bản lề sẽ thay đổi theo kích thước cửa. Ví dụ, trường hợp cửa cao 1m, cao 2,8m thì tải trọng là 60kg. Khi chiều rộng cửa tăng lên 1,1m chiều cao 2,3m thì tải trọng sẽ là 58kg. Tham khảo bảng dưới đây để biết được tải trọng bản lề chính xác theo kích thước cửa:

Trong trường hợp cửa của bạn có tải trọng thấp hơn chỉ 40kg, tham khảo ngay Bản lề âm Anselmi AN 140 3D – GENTA cùng phân khúc của chúng tôi.

Mặc dù tải trọng bản lề thường giống với tải trọng mà nhà sản xuất đưa ra. Tuy nhiên trong một số trường hợp, tải trọng bản lề có thể thay đổi do một vài yếu tố ảnh hưởng như tần suất đóng mở cao tại tường học, bệnh viện… Do vậy, khi lựa chọn bản lề âm, bạn nên dự trù một khoản tải trọng phát sinh.

Các lưu ý dựa trên tài liệu tham khảo sau:

Những điều cần lưu ý về khả năng chịu tải của bản lề âm AN 164 3D FVZ 12/38

Bản lề thứ ba cho cửa rộng

Việc lắp đặt bản lề thứ ba có thể có tác động đáng kể đến khả năng chịu tải của bản lề âm. Thông thường, bản lề thứ ba thường được đặt ở giữa cửa để giảm thiểu cong vênh ở tâm cửa.



Trong một số trường hợp nhất định, bản lề thứ 3 có thể được lắp ở phía trên để hỗ trợ tro bản lề bên trên. Ví dụ trong trường hợp cửa cực rộng (≥ 900 mm), bản lề thứ ba phải được đặt ở một phần ba trên của cửa. Trong trường hợp cửa có chiều rộng bằng hoặc lớn hơn 900 mm, Anselmi đề xuất sử dụng bản lề thứ ba cách bản lề trên 250 mm.

Cửa có tay nắm thuỷ lực

Khi cửa sử dụng tay nắm thuỷ lực, các chuyên gia khuyên nên sử dụng bản lề thứ 3 lắp phía trên để hỗ trợ. Xem chi tiết tại mục “bản lề thứ 3 cho cửa rộng”.

Khoảng mở cửa

Cần xem xét đến khoảng mở cửa do tác động của đòn bẩy và các lực có thể xảy ra nếu cửa được mở quá xa. Điều này có thể dẫn đến hỏng chốt, bản lề.

Chặn cửa

Nếu cần sử dụng chốt chặn cửa, thì chốt chặn này nên được gắn trên tường hoặc gắn trên sàn,  được đặt ở vị trí cách trục bản lề 75% chiều rộng của cửa theo hướng khóa.

Cách lắp bản lề âm AN 164 3D FVZ 12/38

Tham khảo video cách lắp đặt dưới đây:

Dụng cụ chuẩn bị

Bộ bản lề âm AN 164 3D FVZ 12/38 gồm: phần thân bản lề, mặt che, vít và nêm điều chỉnh Máy khoét thủ công hoặc máy khoét CNC dùng để khoét lỗ trên cánh và khuôn cửa

Các bước lắp đặt

Bước 1: Xác định vị trí khoét trên khung và cánh cửa

• Lần khoét thứ nhất trên khuôn cửa: khoét lỗ với chiều dài 125mm, chiều rộng 30mm, chiều sâu 7,5mm
• Lần khoét thứ 2 trên khuôn cửa: Khoét lỗ sâu hơn với chiều dài 93mm, chiều sâu 30,5mm

• Lần khoét thứ nhất trên cánh cửa: Khoét lỗ với chiều dài 125mm, chiều rộng 30mm, cách mép cửa tiếp giáp với phần khung 4mm, chiều sâu 7,5mm
• Lần khoét thứ hai trên cánh cửa: Khoét lỗ với chiều dài 93mm, chiều rộng 30mm, chiều sâu 36mm

Bước 2: Khoét lỗ theo vị trí đã xác định bằng máy khoét

Sử dụng máy khoét để tiến hành khoét lỗ theo kích thước đã đánh dấu, lần lượt thực hiện theo các bước:

• Khoét lỗ trên khuôn:

     + Khoét lỗ nông trước theo kích thước là chiều dài 125mm, chiều rộng 30mm, chiều sâu 7,5mm

     + Lần thứ hai khoét lỗ sâu hơn theo kích thước là chiều dài 93mm, chiều sâu 30,5mm

• Khoét lỗ trên cánh: Thực hiện lần lượt như với việc khoét lỗ trên khuôn với kích thước đã xác định trước

Bước 3: Lắp bản lề vào khuôn và bắt vít

Tiến hành khoan mồi để bắt vít, sau đó lắp bản lề vào khuôn cửa, cố định bản lề vào khuôn bằng vít kèm theo

Bước 4: Lắp cánh cửa vào bản lề

• Trước khi lắp bản lề vào cánh, ta chèn nêm điều chỉnh bên dưới chân cửa
• Đưa cánh cửa khớp với bản lề và vặn một lượt các vít cố định của bản lề trên cửa để cố định cánh với bản lề và khuôn, sao cho cửa nằm trên nêm.
• Trượt nêm dưới cửa cho đến khi đạt được kích thước mong muốn từ mặt đất và khóa lại các vít

Bước 6: Điều chỉnh nếu cần thiết

• Sau khi lắp đặt, bạn có thể điều chỉnh bản lề vào đúng vị trí mà mình mong muốn bằng các vít điều chỉnh mà không cần phải tháo toàn bộ bản lề khỏi khuôn và cánh cửa.
• Điều chỉnh 3D bao gồm: Điều chỉnh theo chiều đứng +/- 2,5 mm; Điều chỉnh theo chiều ngang +/- 1,5 mm; Điều chỉnh theo chiều sâu +/- 1,0 mm

Bước 7: Lắp mặt che hoàn thiện

Sau khi đã cân chỉnh và bắt vít cố định bản lề vào khuôn và cánh, ta lắp mặt che và hoàn thành

3 loại căn chỉnh bản lề sau khi lắp đặt

Để biết cách điều chỉnh 3D của bản lề âm AN 164 FVZ 12/38, bạn cần biết được vị trí của các vít và trường hợp sử dụng. Hình dưới đây sẽ giải thích cho bạn cụ thể về các vít trên bản lề.

Điều chỉnh theo chiều đứng +/- 2,5 mm

• Chèn nêm điều chỉnh dưới cửa và mở một lượt các vít cố định của bản lề trên cửa, cửa nằm trên nêm.
• Trượt nêm dưới cửa cho đến khi đạt được kích thước mà bạn mong muốn từ mặt đất rồi khóa lại các ốc vít

Điều chỉnh theo chiều ngang +/- 1,5 mm

• Sử dụng vít D
• Vặn các vít D theo chiều kim đồng hồ, cửa sẽ di chuyển – 1,5 mm theo chiều ngang
• Vặn các vít D ngược chiều kim đồng hồ, cửa sẽ di chuyển thêm + 1,5 mm theo chiều ngang

Điều chỉnh theo chiều sâu +/- 1,0 mm

• Tháo các toàn bộ vít C
• Vặn theo chiều kim đồng hồ bản lề thu hẹp 1mm, vặn ngược chiều kim đồng hồ, bản lề mở rộng 1 mm
• Cố định lại hai vít C

Những sự lựa chọn khác về bề mặt hoàn thiện (đặt hàng theo dự án)

Hiện tại, dòng sản phẩm Anselmi có đến 13 mã màu cho khách hàng lựa chọn. Việc lựa chọn màu sắc sẽ phụ thuộc vào phong cách kiến trúc đang thi công. Để lựa chọn màu sắc mong muốn, bạn vui lòng liên hệ tới GENTA để đặt hàng trước theo dự án. Đội ngũ chuyên gia của chúng tôi sẽ tư vấn giúp bạn chọn được màu sắc phù hợp nhất.

Tư vấn: Nên mua bản lề âm AN 164 3D FVZ 12/38 ở đâu tốt nhất?

Hiện nay trên thị trường có khá nhiều thương hiệu cung cấp bản lề âm. Tuy nhiên, GENTA là đơn vị uy tín với hơn 10 năm trong nghề. Chúng tôi phân phối các loại bản lề âm chính hãng Anselmi từ thương hiệu Simonswerk nhập khẩu từ Ý. Nếu bạn còn đang băn khoăn chưa biết loại nào phù hợp, mua ở đâu thì đừng ngần ngại liên hệ tới GENTA bởi:

• Các mẫu bản lề của chúng tôi được nhập khẩu chính hãng, cam kết tuyệt đối về chất lượng sản phẩm với giá thành vô cùng hợp lý
• Chúng tôi có đội ngũ chuyên gia am hiểu sâu về sản phẩm, có thể hỗ trợ cho bạn lựa chọn, hỗ trợ trong quá trình thi công
• Chúng tôi có các chuyên gia từ chính hãng sản xuất giúp bạn tư vấn đến những trường hợp cửa được thiết kế đặc biệt. (Các chuyên gia là những người đã từng tư vấn từ các công trình của showroom Apple, Norman Foster cho đến các tòa nhà nổi tiếng bậc nhất tại Dubai…)

Nếu bạn đang tìm kiếm bản lề với tải trọng cửa không quá 60kg, với giá cả hợp lý thì bản lề âm AN 164 3D FVZ 12/38 là lựa chọn phù hợp. Hãy liên hệ tới Hotline HN : 0976 068 706  HCM: 0976 946 936 để được nhân viên của GENTA tư vấn nhé!
