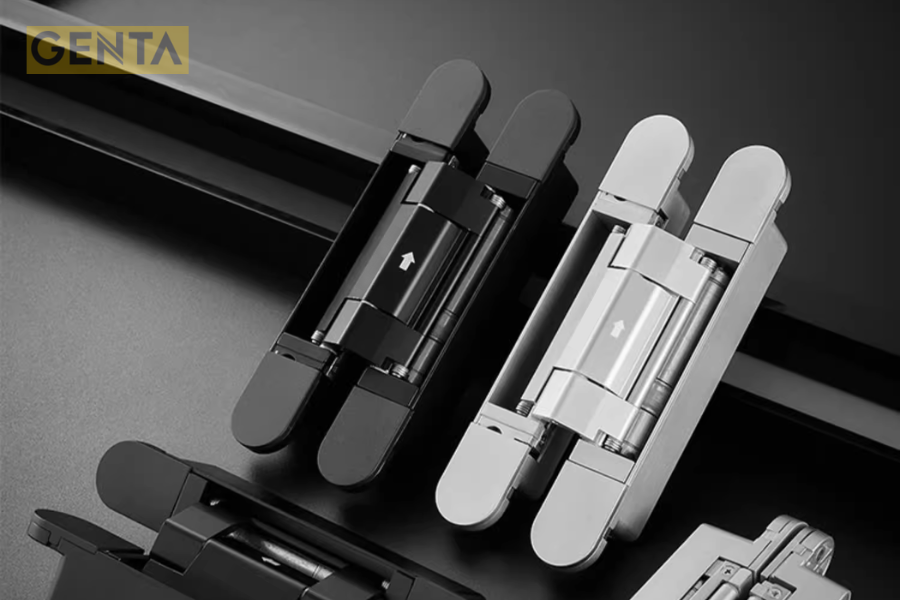

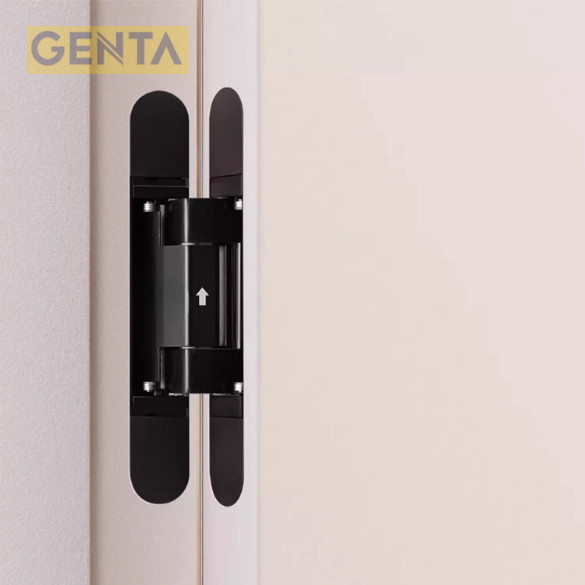

Bản lề âm thủy lực giảm chấn GT80HD (80KG)

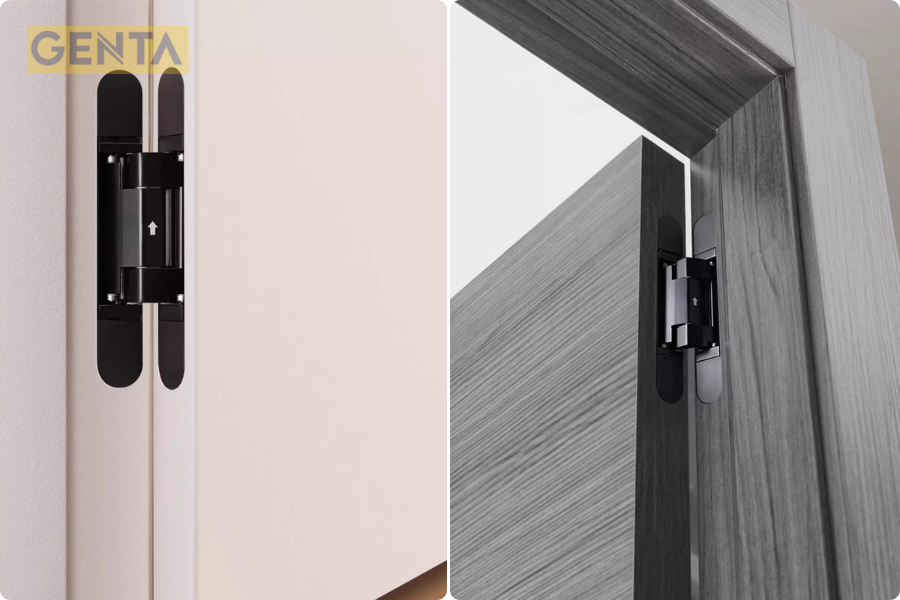

Đã đến lúc nói lời tạm biệt với những tay co thủy lực hay bản lề sàn cồng kềnh. Giải pháp thông minh và hiện đại hơn chính là bản lề âm thủy lực giảm chấn GT80HD – lựa chọn lý tưởng cho sự tinh tế, tiện nghi và thẩm mỹ tối giản.

Nhờ thiết kế âm gọn gàng cùng khả năng tự động đóng êm ái, sản phẩm không chỉ nâng tầm trải nghiệm sử dụng mà còn góp phần tạo nên không gian sống hiện đại và đẳng cấp.

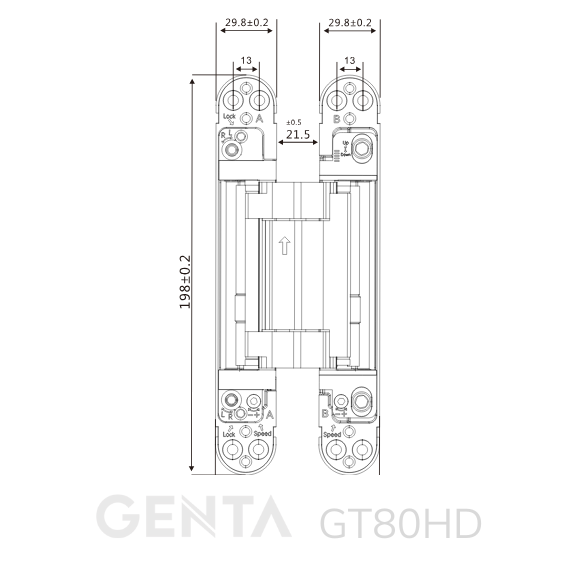

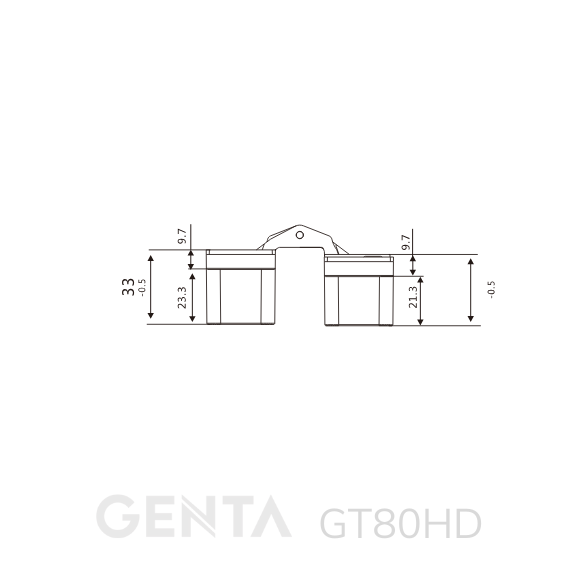

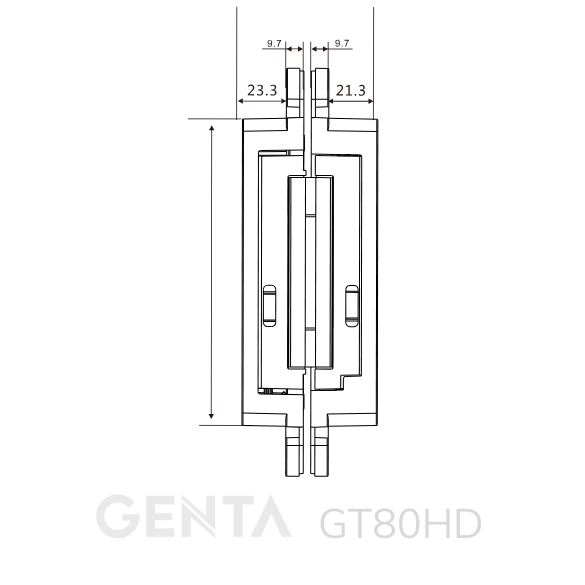

Thông số kĩ thuật của bản lề âm thủy lực GT80HD

Thông số chi tiết

Đặc tính của bản lề âm thủy lực giảm chấn GT80HD

Đặc tính nổi bật

• Bản lề thủy lực giúp cửa tự đóng một cách êm ái và dễ dàng.
• Thiết kế tối giản, giấu kín trong cánh và khung cửa.
• Có lỗ điều chỉnh các tính năng: điều chỉnh tốc độ đóng, điều chỉnh trái, phải và lên, xuống.
• Phù hợp với các thiết kế yêu cầu tính thẩm mỹ tinh tế, hiện đại.
• Tuổi thọ dài và khả năng chịu tải vượt trội với hơn 300.000 lần đóng mở liên tục.
• Cửa có thể dừng ở vị trí 90, sau 90 độ có thể dừng ở bất kì vị trí nào và tự động đóng từ góc 80 độ trở xuống.
• Điều chỉnh được tốc độ đóng nhanh chậm tùy ý.
• Ổ trục trượt không cần bảo trì.

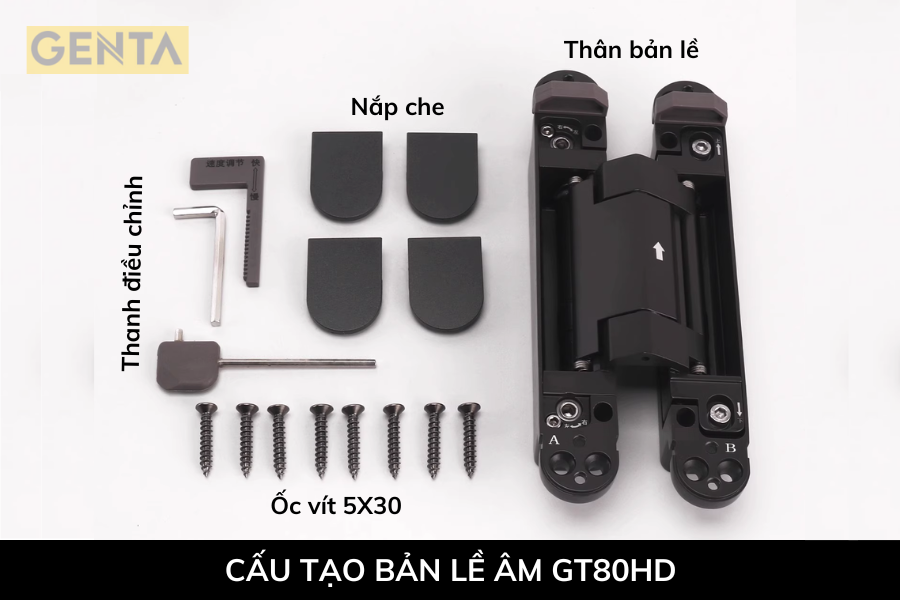

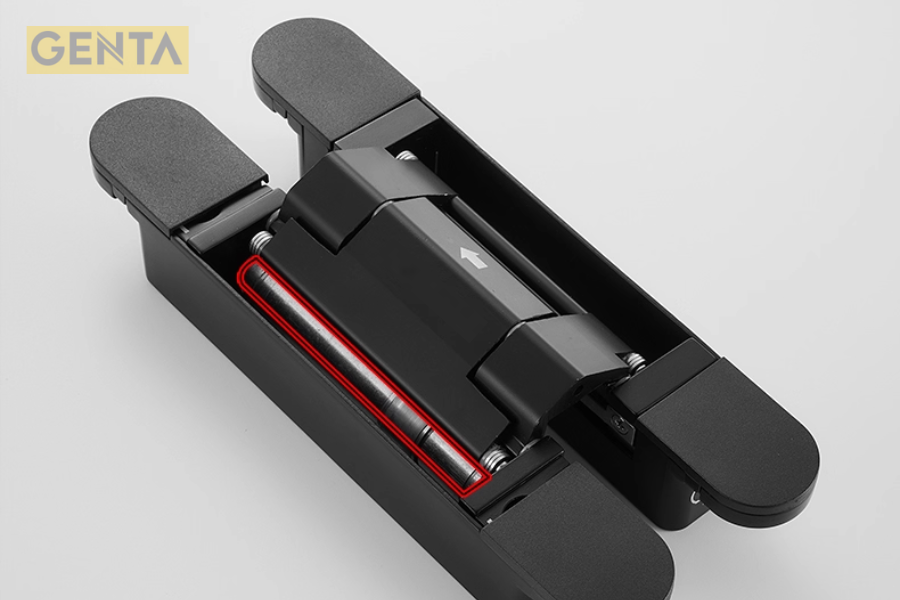

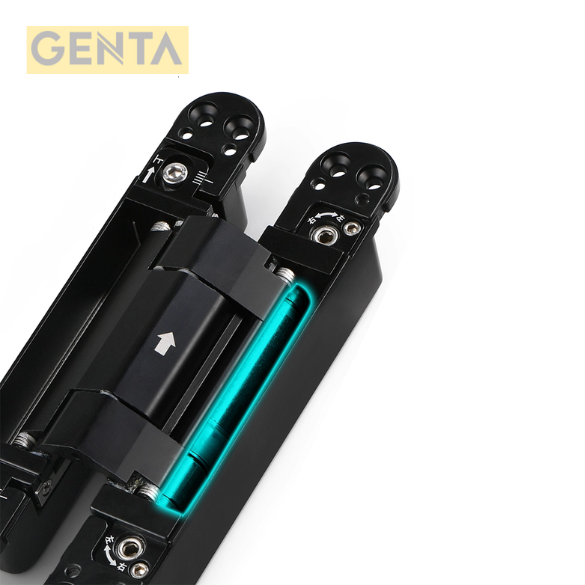

Cấu tạo

Tính năng nổi bật của bản lề âm giảm chấn GT80HD

Đóng mở êm ái, lực đóng cửa tối ưu

Điểm cộng lớn nhất của bản lề âm thủy lực giảm chấn GT80HD nằm ở thiết kế bản lề tinh tế giúp lực đóng cửa đạt mức tối đa khi cửa gần tới vị trí đóng hoàn toàn. Khi cửa được mở rộng, lực đóng giảm dần một cách hợp lý, tạo cảm giác nhẹ nhàng, không gây khó chịu hay bất tiện cho người sử dụng.

Khắc phục nhược điểm của các dòng bản lề thủy lực truyền thống

Điểm đặc biệt của bản lề âm thủy lực nằm ở cơ chế đóng mở thông minh. Khi cửa sắp đóng hoàn toàn, bản lề sẽ chuyển động chậm lại êm ái, không tạo ra tiếng ồn, giúp không gian tiện nghi, thư thái hơn. Ngược lại, khi mở rộng, lực đóng giảm dần, mang lại cảm giác vận hành nhẹ nhàng, không gây nặng tay hay khó chịu như các dòng bản lề sàn thủy lực hoặc tay co thủy lực truyền thống.

Tuổi thọ cao

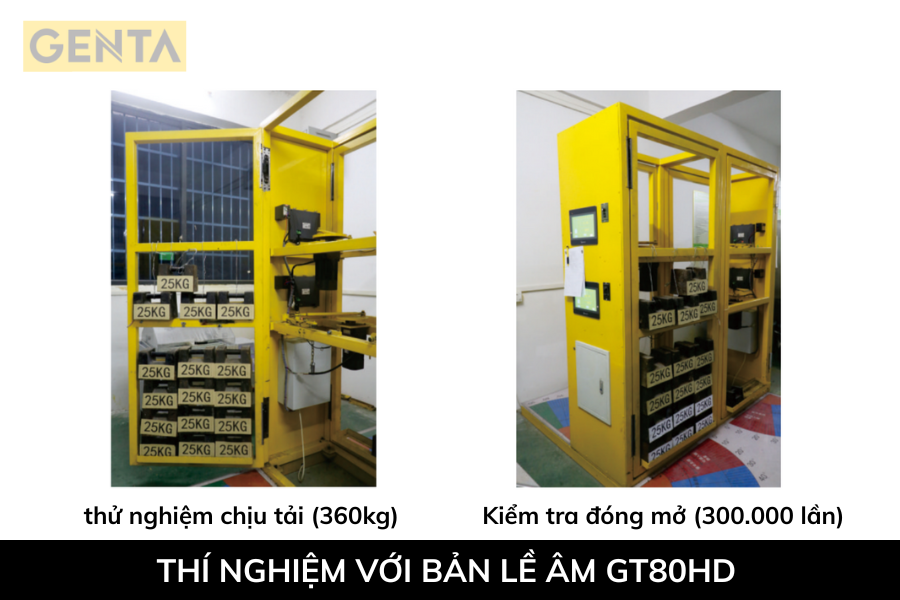

Đã trải qua hơn 300.000 lần đóng mở trong các bài kiểm tra chất lượng, sản phẩm hoàn toàn đáp ứng được nhu cầu sử dụng lâu dài cho cả công trình nhà ở và dự án lớn. Nếu mỗi ngày đóng/mở trung bình 10 lần thì 300.000 lần tương đương với 82 năm.

Chịu tải siêu ấn tượng

Bài kiểm tra tải trọng thực tế cho thấy GT80HD chịu được tới 360kg chỉ với 2 bản lề, và vẫn vận hành trơn tru, đóng mở nhẹ nhàng như thường.

(Lưu ý: đây là trong thử nghiệm, do điều kiện thực tế có thể có sai số nên khuyến nghị dùng với tải trọng là 80kg cho 2 bản lề)

Lắp đặt đơn giản, quen thuộc

Sản phẩm được thiết kế theo tiêu chuẩn bản lề âm thông dụng, vì vậy việc lắp đặt không hề phức tạp, phù hợp với hầu hết các loại cửa hiện nay.

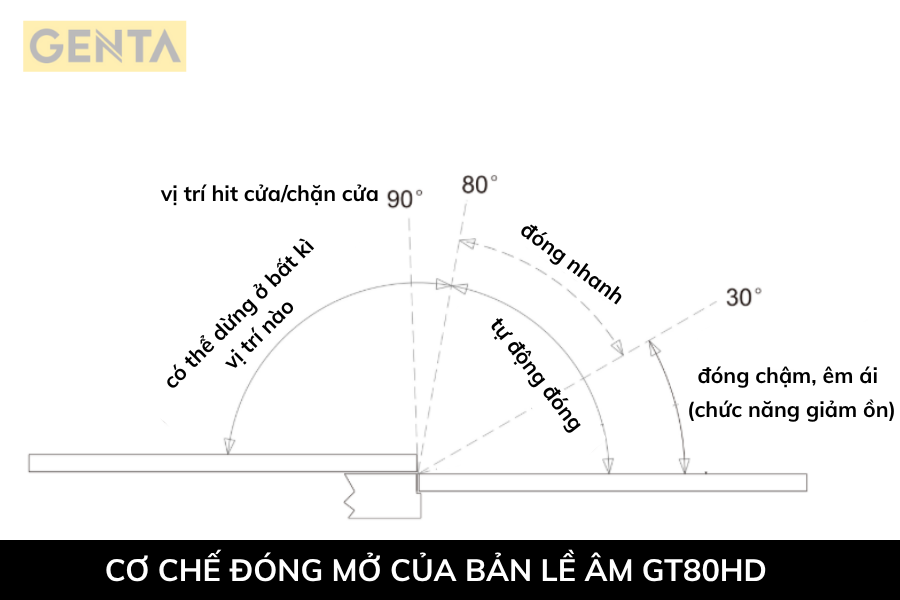

Nguyên tắc đóng mở của bản lề âm thủy lực GT80HD

Bản lề GT80HD hoạt động theo các góc đóng mở khác nhau, chia thành từng đoạn với cơ chế đóng mở rõ ràng, giúp cửa vận hành nhẹ nhàng và an toàn:

• Khi mở cửa từ 80° đến 180°, cửa có thể dừng lại ở bất kỳ vị trí nào tùy ý.

• Khi cửa đóng về dưới 80°, bản lề sẽ tự động đóng lại.
• Từ 80° đến 30°, cửa đóng nhanh, giúp tiết kiệm thời gian.
• Từ 30° đến 0°, cửa đóng chậm lại, giảm tiếng ồn (chức năng giảm ồn/mute function) và tránh va đập mạnh.

Hướng dẫn chọn số lượng bản lề

Mỗi bản lề âm GT80HD có khả năng chịu tải là 40KG/chiếc.

Vì vậy, số lượng bản lề cần lắp sẽ phụ thuộc vào tổng trọng lượng và kích thước của cánh cửa, để đảm bảo an toàn và vận hành êm ái.

Bản lề Dummy là bản lề có kích thước giống bản lề thủy lục GT80HD nhưng nó không có trục dầu thủy lực nên không có chức năng tự đóng. Khi khoét lỗ, thi công sẽ giống bản lề thủy lực.

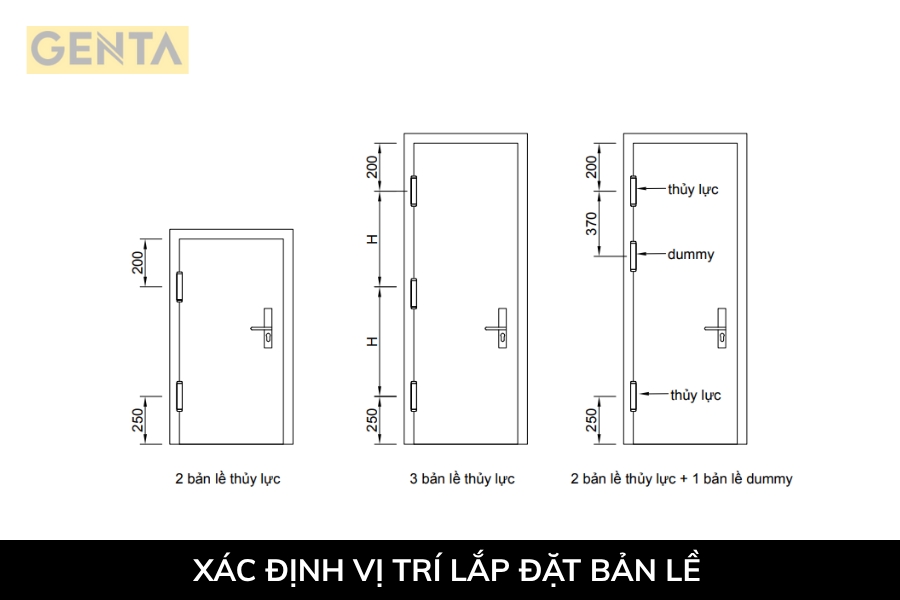

Hướng dẫn xác định vị trí lắp đặt bản lề thủy lực GT80HD

Việc lắp đặt bản lề thủy lực giảm chấn GT80HD cần tuân theo các tiêu chuẩn khoảng cách cụ thể để đảm bảo độ bền và vận hành trơn tru của cửa. Tùy vào chiều cao cửa, có thể lựa chọn số lượng bản lề như sau:

1. Trường hợp sử dụng 2 bản lề thủy lực

• Khoảng cách từ bản lề trên đến mép trên cánh cửa: 200mm
• Khoảng cách từ bản lề dưới đến mép dưới cánh cửa: 250mm

2. Trường hợp sử dụng 3 bản lề thủy lực

• Khoảng cách bản lề trên: 200mm từ mép trên
• Khoảng cách bản lề dưới: 250mm từ mép dưới
• Bản lề giữa được đặt tại vị trí chính giữa khoảng cách giữa hai bản lề trên và dưới.

3. Trường hợp sử dụng 2 bản lề thủy lực + 1 bản lề dummy

• Bản lề thủy lực trên: 200mm từ mép trên
• Bản lề thủy lực dưới: 250mm từ mép dưới
• Bản lề dummy: được đặt cách bản lề trên 370mm

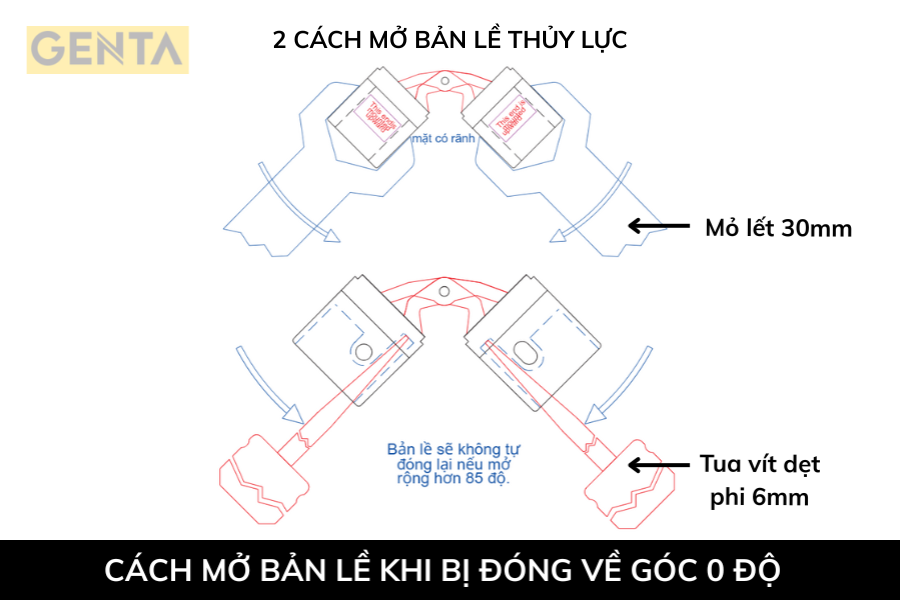

Hướng dẫn mở bàn lề khi bị gập lại

Khi lắp bản lề vào cửa, nếu bạn lỡ gập bản lề về góc 0° (đóng sát vào nhau), thì bản lề sẽ khóa cứng lại, rất khó mở ra lại bằng tay.

Lúc này bạn cần dùng công cụ để “bẩy” bản lề ra, giúp nó trở lại góc mở (90° hoặc hơn), để tiếp tục lắp đặt hoặc điều chỉnh.

Tại sao cần mở ra đúng cách như hướng dẫn?

Bản lề có cơ cấu bên trong như giảm chấn thủy lực, cơ cấu tự đóng – nếu bạn dùng lực sai chỗ hoặc sai chiều, sẽ rất dễ:

• Làm hỏng cơ chế thủy lực.
• Gây rò rỉ dầu.
• Làm bản lề không còn tự đóng hoặc giảm chấn.

Phương pháp 1: Dùng 2 mỏ lết (khoảng 30mm)

Dụng cụ: 2 cây mỏ lết hoặc kìm có thể điều chỉnh miệng mở ra ~30mm

Cách làm:

1. Quan sát hai đầu bản lề — chỗ có thể lồng mỏ lết vào như hình vẽ (chính là phần thân ngoài).
2. Dùng hai tay, đồng thời xoay hai bên ra phía ngoài, giống như mở cánh cửa.
3. Mục tiêu là mở được phần bản lề ra khỏi vị trí 0°, đạt góc khoảng 90° hoặc hơn.

Lưu ý:

• Nếu mở được quá 85°, bản lề sẽ chuyển sang trạng thái an toàn và không tự đóng lại nữa → dễ thao tác lắp cửa.
• Không được dùng lực quá mạnh, tránh bị gãy.

Phương pháp 2: Dùng tua vít dẹt phi 6mm

Dụng cụ: 2 tua vít dẹt, đầu to khoảng 6mm

Cách làm:

1. Xác định đúng mặt trên của bản lề như trong hình (nơi có rãnh nhỏ).
2. Nhét 2 tua vít vào rãnh mặt trên (chú ý là rãnh này nhỏ, nằm sát mép trên bản lề).
3. Nhẹ nhàng bẩy phần bản lề mở ra theo chiều ra ngoài, như hình mô tả.

Cảnh báo: Tuyệt đối KHÔNG được dùng rãnh ở mặt dưới để cậy vì đó là nơi có cơ cấu giảm tốc bên trong. Nếu cậy nhầm sẽ làm gãy, hỏng hoặc rò dầu!

Hướng dẫn cách lắp bản lề âm thủy lực GT80HD

Dụng cụ chuẩn bị

Trước khi bắt tay vào lắp đặt bản lề âm thủy lực bạn cần chuẩn bị những dụng cụ sau:

• Bộ bản lề âm GT80HD gồm: phần thân bản lề, mặt che và vít
• Máy khoét thủ công hoặc máy khoét CNC để khoét lỗ trên phần cánh và khuôn cửa

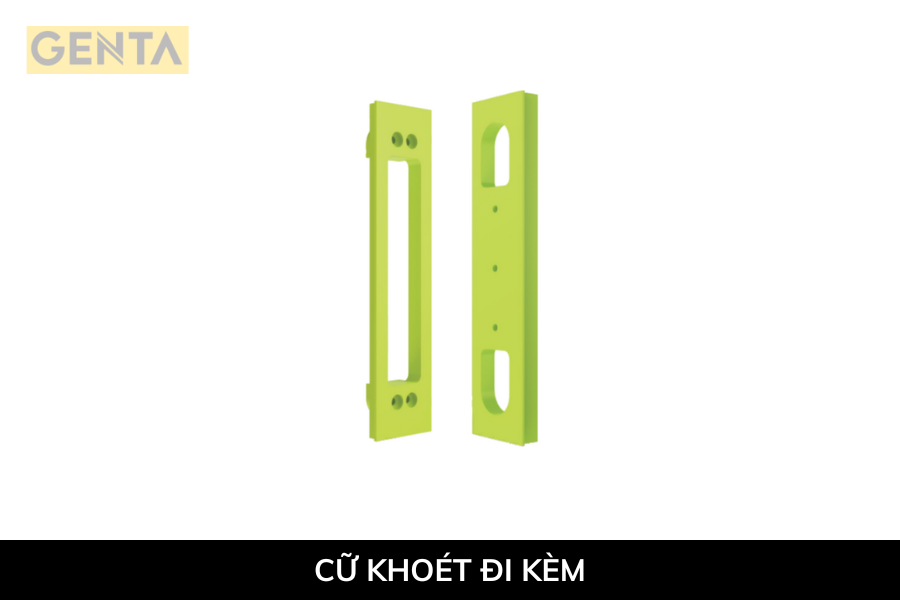

• Cữ khoét đi kèm: Công dụng của cữ khoét đi kèm là để xác định chính xác vị trí cần khoét lỗ trên cánh và khuôn cửa. Trong quá trình khoét, cữ khoét đi kèm cố định, giúp cữ khoét nằm đúng vị trí cần khoét lỗ mà không bị xê dịch.

Các bước thực hiện:

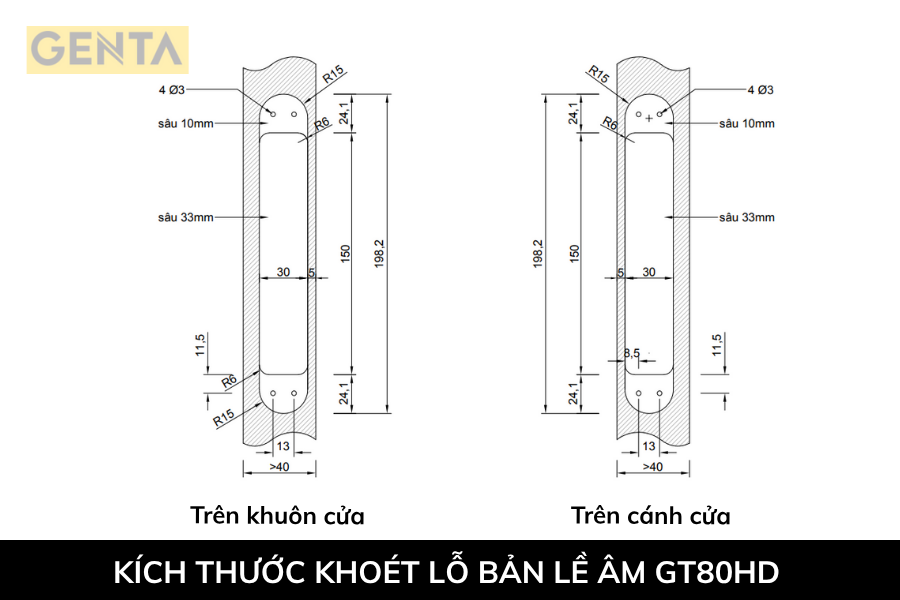

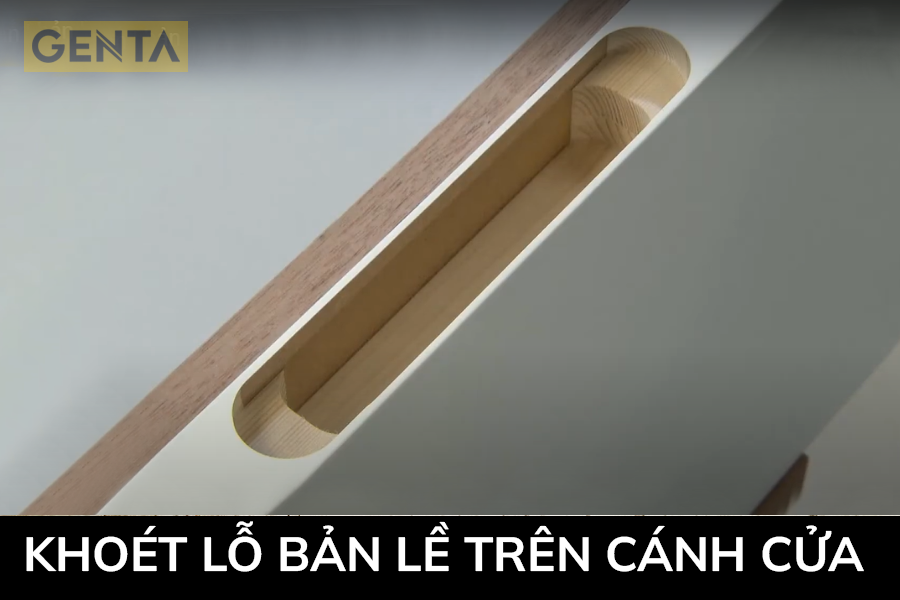

Bước 1: Khoét lỗ bản lề trên cánh và khuôn gỗ

Đánh dấu vị trí lắp bản lề trên cánh cửa và khuôn cửa theo thiết kế. Cố định cữ khoét đi kèm vào cánh cửa theo vị trí mong muốn.

 Tiến hành khoét lỗ theo 2 giai đoạn:

• Khoét lần 1 (lỗ nông)

• Khoét lần 2 (lỗ sâu)


Vệ sinh sạch bụi gỗ trong lỗ khoét để đảm bảo lắp đặt chính xác, chắc chắn.

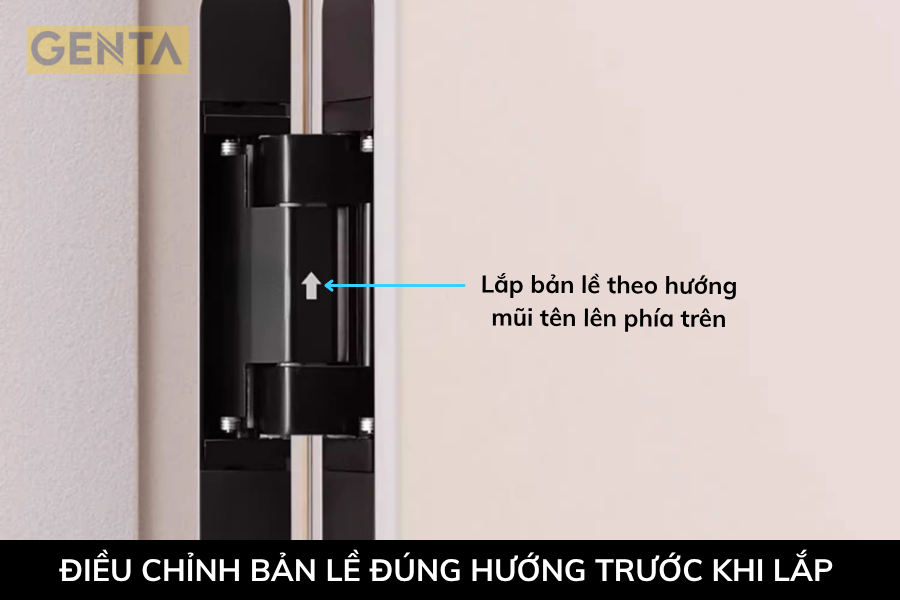

Bước 2: Điều chỉnh bản lề trước khi lắp đặt

Trước khi gắn vào cửa, điều chỉnh góc mở của bản lề về vị trí 90°, đây là vị trí “hit cửa”, giúp việc lắp đặt dễ dàng và chính xác hơn. Đảm bảo hướng lắp đặt đúng theo ký hiệu trên bản lề.

Lưu ý: Nếu lắp ngược hướng, bộ giảm chấn sẽ hoạt động không ổn định, thậm chí gây rò rỉ dầu thủy lực.

Bước 3: Lắp bản lề vào cánh cửa

Đặt bản lề âm GT80HD vào lỗ đã khoét trên cánh cửa. Cố định bản lề bằng vít gỗ 5*30 răng thưa.

Bước 4: Lắp bản lề vào khuôn cửa

Đặt phần còn lại của bản lề vào lỗ đã khoét trên khuôn cửa. Bắt vít gỗ 5*30 răng thưa để cố định chắc chắn phần bản lề vào khung.

Bước 5: Điều chỉnh bản lề sau khi lắp đặt

Bản lề GT80HD thường đã được cài đặt sẵn, nhưng nếu cửa chưa cân chỉnh đúng, bạn có thể điều chỉnh:

• Điều chỉnh độ cao cửa
• Điều chỉnh cửa lệch trái/phải
• Điều chỉnh tốc độ đóng cửa

>>> Xem chi tiết hướng dẫn điều chỉnh bên dưới

Bước 6: Lắp mặt che hoàn thiện

Sau khi điều chỉnh, thử mở và đóng vài lần để kiểm tra cửa hoạt động ổn định không. Sau đó ấn nắp bản lề để cố định.
Lưu ý: Khi lắp nắp che bản lề tại vị trí A trên khuôn cửa, cần căn và gắn đúng gờ vào lỗ nắp bản lề cho chuẩn xác

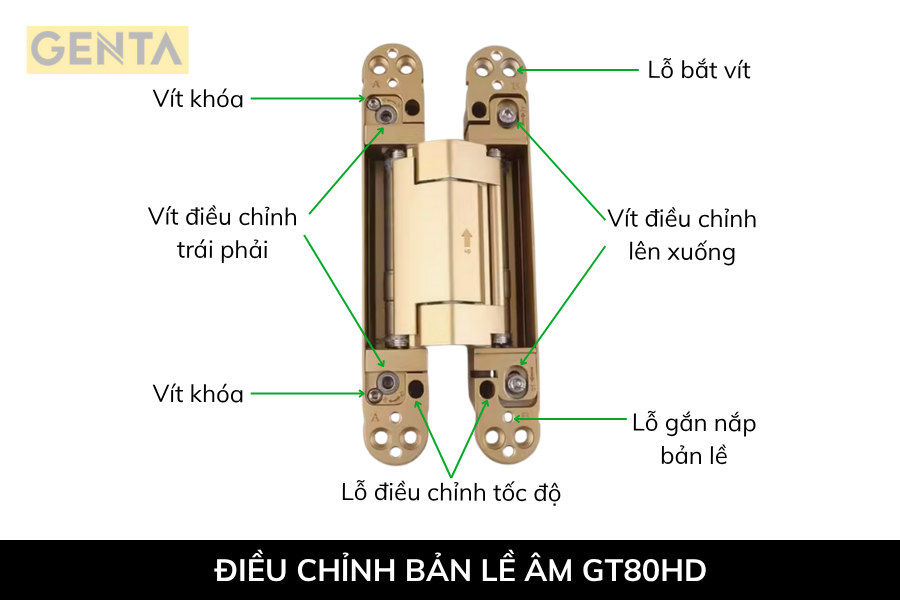

Hướng dẫn điều chỉnh bản lề sau khi lắp

1. Điều chỉnh độ cao cửa

Khi nào cần chỉnh?

• Cửa bị xệ xuống hoặc bị nâng cao, không đều với khung.

• Khi đóng cửa bị cọ sàn hoặc khe hở trên/dưới không đều.

Cách làm:

• Đặt một miếng đệm giữa đáy cửa và sàn nhà. Nới lỏng tất cả các vít khóa của bản lề được gắn trên cùng một cánh cửa bằng vít lục giác 4mm

• Điều chỉnh dịch chuyển cửa đến vị trí thích hợp. Phạm vi điều chỉnh tối đa là ±2.5mm.

• Vặn chặt tất cả các vít khóa (nếu không, cửa sẽ bị sệ xuống khi sau một thời gian sử dụng)

2. Điều chỉnh sang trái/phải

Khi nào cần chỉnh?

• Khe hở giữa cánh cửa và khuôn bị lệch, cửa không đóng sát vào khung.

Cách làm:

• Sử dụng khóa lục giác 3mm nới lỏng hai vít khóa của cùng một bản lề.
• Sử dụng khóa lục giác 4mm vặn vít chỉnh để điều chỉnh cửa sang trái và phải, từ đó thay đổi khe hở giữa cửa và khung cửa. Xoay theo chiều kim đồng hồ hoặc ngược lại để di chuyển cánh cửa sang trái hoặc phải.

• Điều chỉnh từng chút một đến khi khe hở đều nhau. Phạm vi điều chỉnh tối đa là ±2.5mm.

• Cuối cùng, siết chặt vít khóa để giữ cố định.

Lưu ý: Tất cả các bản lề phải điều chỉnh giống nhau. Việc điều chỉnh không đồng nhất có thể ảnh hưởng đến độ kín của cửa và gây ra lỗi trong quá trình sử dụng.

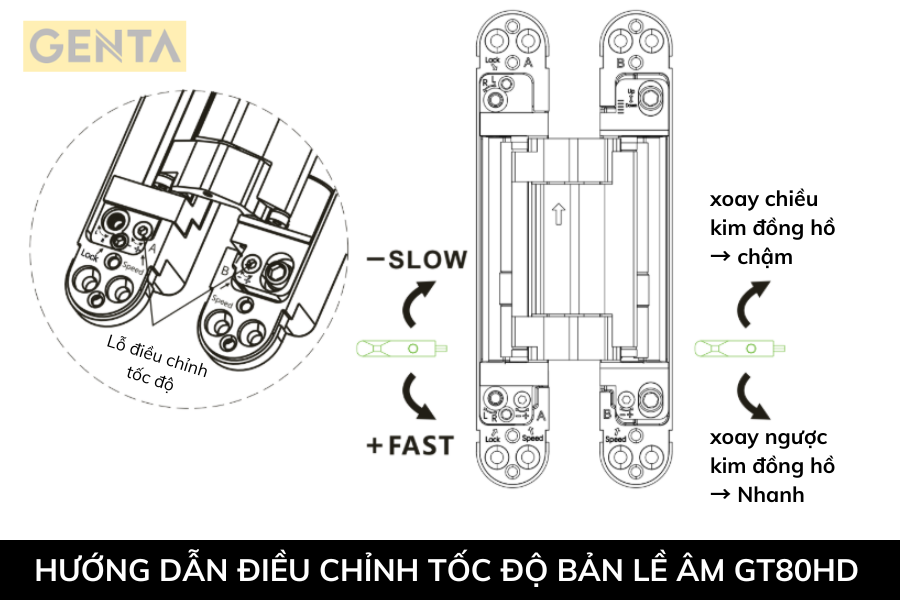

3. Điều chỉnh tốc độ đóng cửa

Khi nào cần chỉnh?

• Nếu cửa đóng quá nhanh, gây va đập mạnh hoặc gây tiếng ồn hoặc muốn cửa đóng chậm, êm hơn.

Cách điều chỉnh:

Sử dụng lục giác cắm vào lỗ điều chỉnh tốc độ trên bản lề ấn nhẹ và xoay vít.

• Xoay theo chiều kim đồng hồ: Giảm tốc độ đóng cửa (cửa đóng chậm hơn).

• Xoay ngược chiều kim đồng hồ: Tăng tốc độ đóng cửa (cửa đóng nhanh hơn).
