Khuôn cửa âm TUS45 (cửa mở vào)
/bộ
- Giảm giá 10% đến 15/05/2022
- Giảm giá 10% các sản phẩm mua kèm theo
- Miễn phí giao hàng nội thành với đơn hàng trên 3 bộ
Thông số kỹ thuật
Xuất xứ | Italy (sản xuất tại Ý, tiêu chuẩn EU) |
Chiều cao cửa | 2.2m - 2.7m - 3.3m (cắt bớt tùy ý) |
Độ dày khuôn | >60mm (tổng trừ thông thủy) |
Chất liệu | Nhôm profile cao cấp |
Màu sắc | Màu nhôm (sơn tùy ý) |
Đóng hộp | 1 bộ gồm khung nhôm và phụ kiện |
Hạng mục thi công | Lắp đặt phần thô |
Vị trí sử dụng | cửa đi các phòng, cửa đi chính |
Cách thi công | Bắt vít cố định |
Video review
Câu hỏi thường gặp
Nếu bạn muốn có một chiếc cửa giấu khuôn hiện đại – tối giản – phù hợp với tường trát thì khuôn cửa âm TUS45 là sản phẩm hoàn hảo. Sản phẩm “Made in Italy” – tiêu chuẩn Châu Âu cao cấp với ưu điểm: độ chính xác tuyệt đối, chống nứt cạnh, dễ dàng lắp đặt !
Giới thiệu khuôn cửa âm TUS45

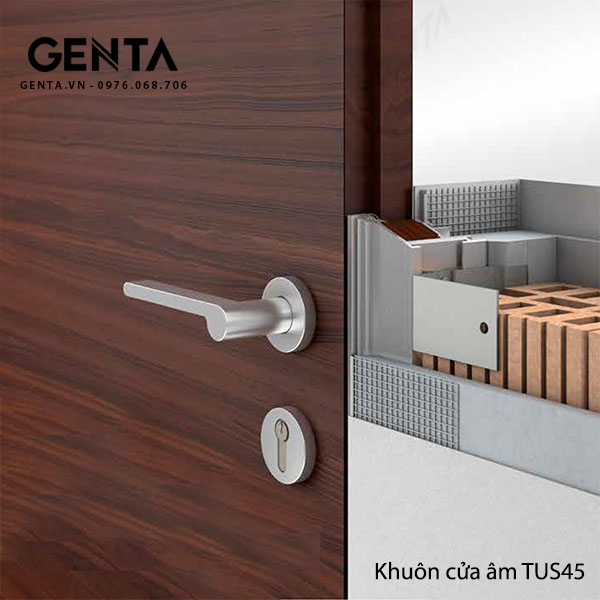

Khuôn cửa âm TUS45 là hệ thống khung nhôm và phụ kiện – được lắp âm (lắp chìm) trong tường để thi công cửa giấu khuôn. Sản phẩm phù hợp sử dụng cho tường trát với cách thi công ở Việt Nam.
Như vậy cấu tạo cửa giấu khuôn gồm 4 phần :
- Khuôn cửa âm TUS45 (do GENTA cung cấp): xử lí chi tiết khó nhất là tiếp giáp giữa khuôn và phần tường
- Bản lề âm (xem tại đây: https://genta.vn/ban-le-am)
- Tay nắm và khóa
- Cánh cửa : bất kì nhà thầu phần cửa gỗ nào cũng có thể thực hiện được phù hợp với khuôn cửa đã lắp.

Sản phẩm sử dụng cho cánh cửa có độ dày tiêu chuẩn 4 – 4.5 cm và mở quay vào trong (bề mặt tạo phẳng thường là hành lang hoặc phòng chính – cửa mở vào trong các phòng bên trong).

Trường hợp bạn muốn làm cửa mở quay ra ngoài (ví dụ các phòng kĩ thuật, wc… không đủ không gian để mở vào trong) – xin mời xem sản phẩm : khuôn cửa âm TUT45
Ưu điểm của khuôn của âm TUS45
- Giấu khuôn hoàn toàn – Phù hợp với kiến trúc hiện đại tối giản

- Chống nứt cạnh hoàn hảo
- Độ chính xác tuyệt đối khi lắp đặt

- Đồng bộ vật liệu, đảm bảo phong cách tối giản – hiện đại: khi cửa trong trạng thái mở, bạn sẽ nhìn thấy phần cạnh cửa và lõi gỗ ở cạnh khuôn đồng bộ vật liệu – khác biệt với các khuôn nhôm hiện có trên thị trường.
- Kết hợp tuyệt vời với len chân tường âm: sản phẩm đã được thiết kế sẵn để kết hợp với len chân tường âm trong trường hợp cần thiết (Đảm bảo ghép nối chính xác tuyệt đối)
Các ứng dụng của khuôn cửa âm TUS45
Cửa phòng ngủ
Cửa các phòng khác

Lưu ý : sản phẩm có thể lắp đặt phù hợp với mọi chiều rộng cửa: ví dụ cửa đơn, cửa đôi, cửa 4 cánh…

Bộ sản phẩm khuôn cửa âm TUS45 gồm những chi tiết nào ?
Với 1 hệ thống đồng bộ, khuôn cửa âm gồm rất nhiều chi tiết kết hợp hoàn chỉnh giúp lắp đặt cực kì dễ dàng và chuyên nghiệp:

1. Khung nhôm – từ nhôm cao cấp tiêu chuẩn EU:
Bộ phận chính của khuôn cửa âm là thanh profile nhôm cao cấp – đùn ép tại Italy. Với thiết kế đặc biệt phù hợp với tất cả các loại bản lề có trên thị trường hiện nay.
2. Ke L – cố định khuôn vào tường gạch
- Ke được xoáy vặn chặt vào khuôn mà ko cần vít: vừa đảm bảo chịu lực mà rất dễ dàng lắp đặt
- Trên ke L có 2 lỗ vít: 1 lỗ nằm ngang dễ dàng điều chỉnh vị trí của khuôn so với tường và 1 lỗ giúp cố định khuôn khi đã được căn chỉnh đúng vị trí cần lắp.
- Lưu ý: ko bao gồm vít bắt vào ke L để gắn vào tường gạch cố định khuôn
3. Lưới chống nứt – cho công đoạn bả và trát tường
- Bố trí 2 bên của khuôn – vị trí tiếp giáp giữa khuôn và tường trát.
- Có chân sập vào khuôn : giúp cố định lưới dễ dàng và chính xác
- Lưu ý : lưới phải được lắp vào khuôn trước khi trát. Nếu không vữa trát tường sẽ bít kín phần khe hở để lắp lưới.
4. Gioăng cao su – chống rung, chống ồn
- Gioăng làm từ cao su cao cấp tiêu chuẩn châu âu với độ tuổi thọ cao và khả năng kín khít tuyệt đối
- Gioăng có 2 tác dụng: Vừa giúp chống rung khi đóng cửa (giảm nguy cơ nứt tường do rung) , vừa giúp cánh âm chống ồn.
- Gioăng được thiết kế đồng bộ giúp dễ dàng lắp đặt và cách âm hiệu quả.
5. Phụ kiện giữ khung cố định: Ke V, Ke tam giác, Thanh chống dưới

- Ke V và vít chuyên dụng- cố định góc mòi khung nhôm
- Ke tam giác – cố định góc vuông cho cửa
- Thanh chống dưới – giữ cửa không bị xô lệch khi lắp đặt
- Lưu ý : Thanh chống dưới và ke tam giác sẽ được tháo ra sau khi khuôn được cố định chắc chắn trong tường.
Chưa bao gồm cánh cửa (được cung cấp bởi nhà thầu mộc/gỗ) và bản lề
- Để đảm bảo có thể lắp đặt với đa dạng các thiết kế khác nhau, bộ sản phẩm sẽ không gồm phần cánh cửa và bản lề.
- Các nhà thầu đồ gỗ sẽ dễ dàng kết hợp khuôn cửa âm với sản phẩm cửa gỗ: từ các chất liệu khác nhau (gỗ thịt, gỗ công nghiệp,….) đến các cấu tạo hoàn thiện khác nhau (cánh phẳng, cánh huỳnh, dán laminate, dán verneer…),
- Các loại bản lề âm các loại sẵn có trên thị trường hoặc có thể tìm hiểu loại bản lề do GENTA cung cấp (xem -> tại đây)
Cách thi công khuôn cửa âm TUS45 đảm bảo chính xác tuyệt đối
Video clip thi công
Các bước thi công
Bước 1: cắt khung nhôm theo đúng kích thước yêu cầu
Bước 2: Cố định khung vuông góc bằng cách lắp ke V, ke tam giác , thanh chống dưới,
Bước 3: Lắp khuôn cửa vào tường gạch
Bước 4: Gắn lưới chống nứt và trát – bả tường hoàn thiện
Bước 5: Hoàn thiện cánh cửa: lắp lõi gỗ, bản lề và cánh cửa
Download tài liệu hướng dẫn lắp đặt khuôn cửa âm TUS45 -> tại đây
Lưu ý khi thi công :
- Đánh thăng bằng cẩn thận: Khi lắp khuôn vào tường cần dùng nivo, hoặc laze để cửa được lắp chính xác.
- Căn đúng mép khuôn trùng với cốt hoàn thiện tường: trường hợp tường bả thì phải căn vào lớp bả (nghĩa là lồi ra ngoài mặt trát khoảng 2mm). trường hợp tường bả hiệu ứng hoặc bê tông mài thì làm tương tự để có cốt mặt khuôn chính xác nhất.
- Sập lưới nhựa vào trước khi trát: Nếu không vữa sẽ nhét vào không sập lưới được nữa.
- Dùng gạch thẻ trát bù: Khi trát bù vào khuôn có thể dùng gạch thể để ốp vào phần khe nhôm: đảm bảo đồng bộ kết cấu và lớp trát không bị quá dầy
Tại sao nên mua nẹp khuôn cửa âm TUS45 ở GENTA ?
Xuất xứ, chất lượng Italy
Khác với các sản phẩm trên thị trường, khuôn cửa âm cao cấp TUS45 của GENTA có chất lượng vượt trội từ nhà máy chuẩn Châu Âu. Sản phẩm được cung cấp cho các nhà sản xuất cửa uy tín của Ý, Đức, Áo.

GENTA là nhà phân phối độc quyền đại diện cao nhất cho thương hiệu AGS – Italy tại Việt Nam và Đông Nam Á. Phân phối chính hãng sản phẩm khuôn cửa âm TUS45 đến các khách hàng. Như vậy khi mua hàng tại GENTA bạn có thể yên tâm về xuất xứ, chất lượng của sản phẩm.
Hỗ trợ trong quá trình thiết kế và thi công – lắp đặt
GENTA hiểu rằng khách hàng không chỉ cần khuôn cửa âm tốt mà cần kết quả là sản phẩm cuối cùng với chất lượng cao nhất. Vì vậy chúng tôi hỗ trợ khách hàng ngay từ khâu thiết kế bản vẽ kĩ thuật đến khâu thi công – lắp đặt hoàn thiện sản phẩm.
Chúng tôi luôn tự tin với chất lượng khuôn cửa âm và cam kết phối hợp hết mình với các bên mộc – nhà thầu xây dựng… của công trình để đảm bảo chất lượng hoàn thiện cao cấp cho công trình của bạn.
Nếu bạn có những đòi hỏi cao về tiêu chuẩn công trình cũng như mong muốn tìm một đối tác chuyên nghiệp thì GENTA chính là sự lựa chọn tuyệt vời.
Để được tư vấn về sản phẩm khuôn cửa âm TUS45 – Hãy liên hệ ngay hotline GENTA: 0976 068 706
HƯƠNG –
CHO EM XIN BẢN VẼ CAD CỦA CỬA ÂM NÀY VỚI Ạ!
Phạm Đức Dũng –
File cad có trong phần tài liệu kĩ thuật
M gửi bạn file cad nhé : https://genta.vn/wp-content/uploads/2022/04/chi-tiet-khuon-cua-am-TUS45-lap-cho-tuong-trat.zip
Cần hỗ trợ bạn liên hệ hotline : 0976 068 706
(hoặc nhấn vào gọi điện/ chát zalo bên dưới)
Cám ơn bạn nhiều!
