Bản lề âm GT803D (tải trọng lên đến 80KG)

GT803D – bản lề âm cao cấp với thiết kế giấu kín hoàn toàn, mang đến vẻ đẹp tinh tế cho mọi không gian nội thất. Sản phẩm nổi bật với khả năng điều chỉnh 3D linh hoạt, giúp lắp đặt dễ dàng và tối ưu độ khớp giữa cửa và khung. Tìm hiểu thêm những đặc tính nổi bật của sản phẩm qua bài viết này nhé.

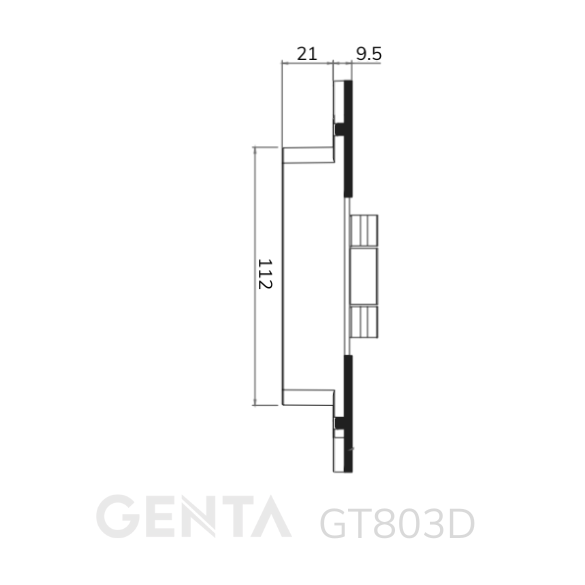

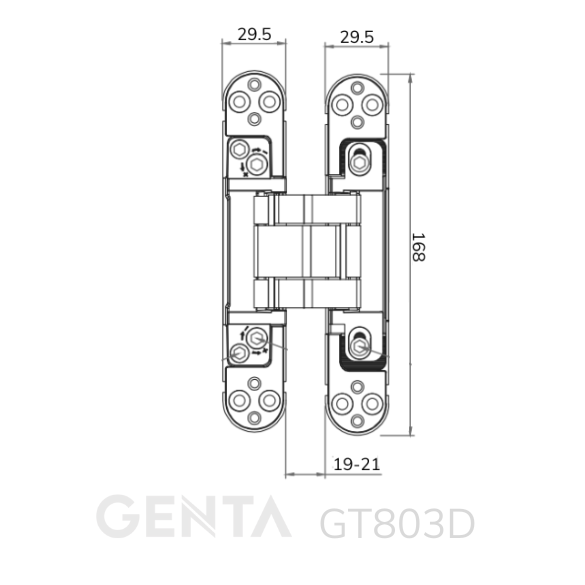

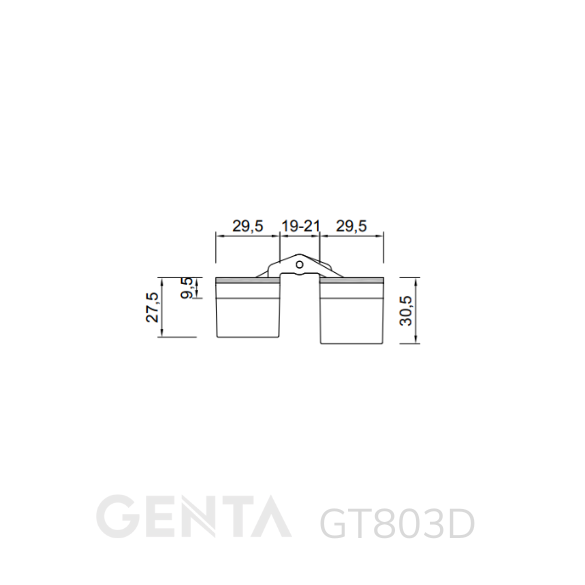

Thông số kĩ thuật của bản lề âm GT803D

Thông số chi tiết

Đặc tính của bản lề âm GT803D

Đặc tính nổi bật

• Bản lề giúp cửa đóng một cách êm ái và dễ dàng.
• Thiết kế âm tối giản, giấu kín trong cánh và khung cửa.
• Phù hợp với các thiết kế yêu cầu tính thẩm mỹ tinh tế, hiện đại.
• Có thể điểu chỉnh 3D: điều chỉnh trái – phải, lên – xuống và trước – sau.
• Qua thử nghiệm có thể chịu tải tối đa lên đến 400kg.
• Ổ trục trượt không cần bảo trì.

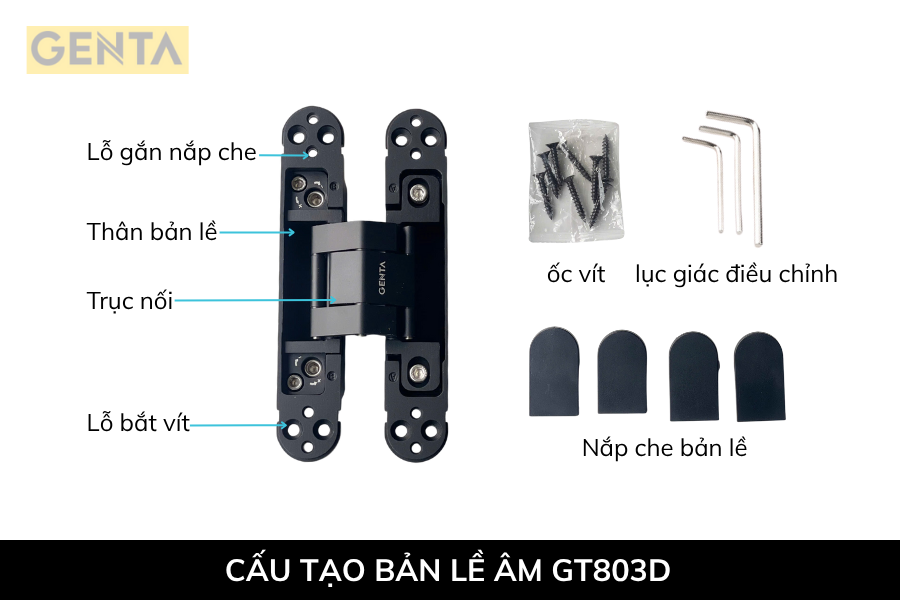

Cấu tạo

Tính năng, ưu điểm nổi bật của bản lề âm GT803D

Chắc chắn hơn, bền bỉ hơn

GT803D được gia công từ nhôm nguyên khối dày dặn, giúp bản lề cứng cáp và chống cong vênh, chống xệ cánh hiệu quả. Sử dụng trong thời gian dài vẫn giữ được độ ổn định, giúp cánh cửa luôn đóng mở nhẹ nhàng, chắc chắn.

Thẩm mỹ tinh gọn, đẳng cấp hiện đại

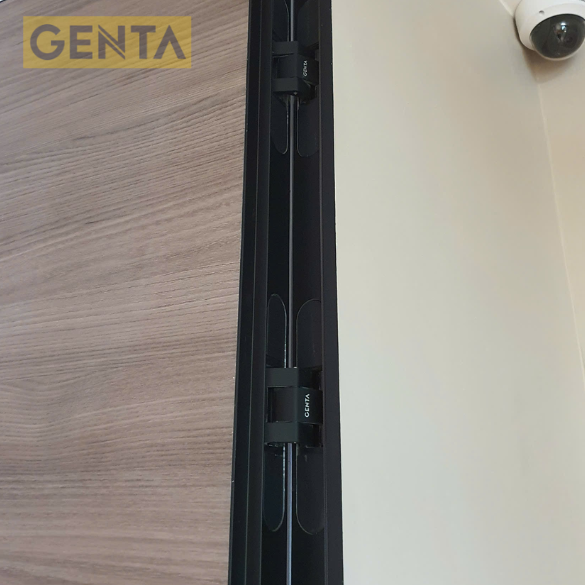

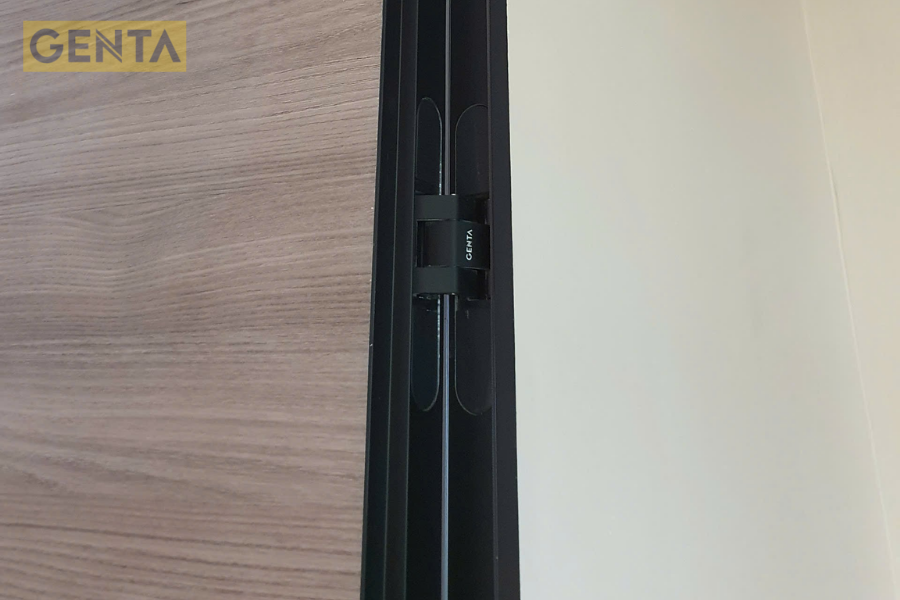

Một trong những điểm “ăn tiền” nhất của bản lề GT803D chính là thiết kế âm hoàn toàn vào cánh và khuôn cửa. Khi cửa đóng lại, bản lề gần như “biến mất” khỏi tầm nhìn, tạo nên vẻ ngoài liền mạch, gọn gàng và hiện đại.

Điều chỉnh 3 chiều (3D)

GT803D cho phép bạn điều chỉnh cửa theo ba chiều: ngang (trái-phải), dọc (lên-xuống), và chiều sâu. Nhờ vậy, thợ lắp đặt hay chủ nhà đều có thể dễ dàng cân chỉnh sao cho cửa luôn ăn khớp tuyệt đối với khuôn. Đảm bảo không bị xệ, lệch hay khó đóng mở sau thời gian dài sử dụng.

Độ chịu tải ấn tượng lên đến 400KG

Một thử nghiệm thực tế cho thấy GT803D sở hữu khả năng chịu tải đáng nể lên đến 400kg. Điều này giúp cửa luôn vận hành ổn định, kể cả với những cánh cửa nặng, lớn hoặc thiết kế đặc biệt như cửa gỗ nguyên tấm hay cửa chống cháy

Dùng được cho cả cửa mở trái và phải

Dù bạn thiết kế cửa mở theo hướng trái hay phải. GT803D đều có thể đáp ứng một cách linh hoạt. Điều này đặc biệt hữu ích khi thi công cho các không gian có cấu trúc đa dạng, hoặc cần thay đổi thiết kế cửa mà không phải thay đổi bản lề.

Ứng dụng linh hoạt của bản lề âm GT803D

Với thiết kế tinh gọn và hiện đại, bản lề âm GT803D được ứng dụng rộng rãi trong các công trình nội thất cao cấp như: cửa phòng ngủ, cửa nhà vệ sinh, cửa văn phòng, hay bất kỳ không gian nào đề cao sự chỉn chu và thẩm mỹ.

Sản phẩm là lựa chọn lý tưởng cho các dòng cửa có trọng lượng dưới 120kg – vừa đảm bảo vận hành mượt mà, vừa giữ được độ bền theo thời gian.

Hướng dẫn chọn số lượng bản lề

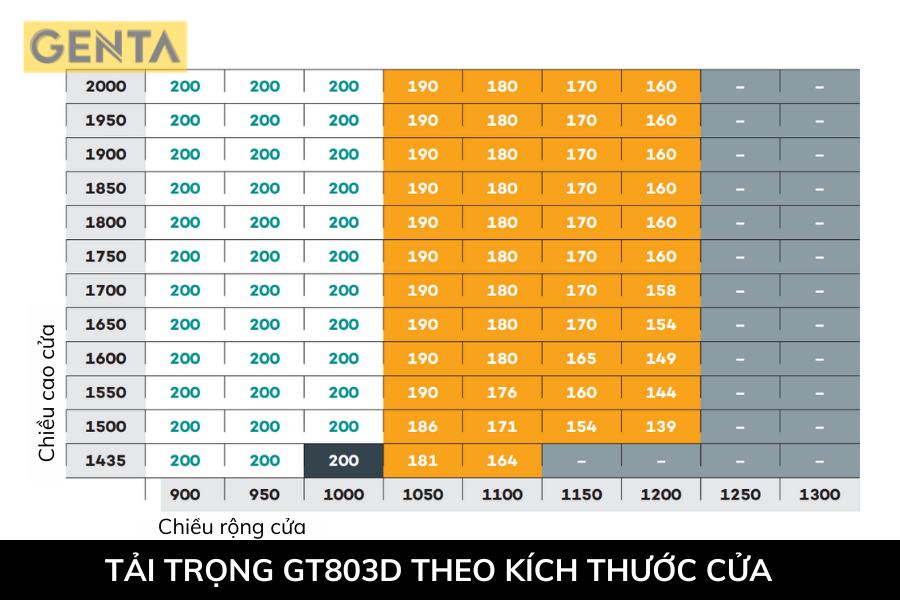

Lưu ý về tải trọng bản lề âm GT803D theo chiều rộng và chiều cao cửa

Tải trọng thay đổi theo kích thước cửa

Khi chọn bản lề GT803D, điều quan trọng cần lưu ý là tải trọng tối đa không chỉ phụ thuộc vào trọng lượng cánh cửa, mà còn bị ảnh hưởng bởi chiều rộng và chiều cao cửa.

Ví dụ:

• Cửa có kích thước 1000mm (rộng) × 2000mm (cao) có thể sử dụng bản lề GT803D với khả năng chịu tải khoảng 80kg.
• Nhưng nếu chiều rộng tăng lên 1050mm, tải trọng giảm xuống còn khoảng 76kg.

Càng rộng hoặc càng cao, tải trọng bản lề càng bị giảm, do lực đòn bẩy và phân bổ trọng lượng thay đổi. Tham khảo trong bảng dưới đây:

Những yếu tố ảnh hưởng đến khả năng chịu tải của GT803D

1. Với cửa rộng hơn thông thường

GT803D được thiết kế để đáp ứng tải trọng tiêu chuẩn trong phạm vi cho phép. Tuy nhiên, nếu cửa có chiều rộng vượt quá 1000mm, khả năng chịu tải sẽ giảm đáng kể.

Trong trường hợp này, nên cân nhắc sử dụng thêm bản lề thứ 3 hoặc chuyển sang loại bản lề có tải trọng cao hơn.

2. Khi cần lắp thêm bản lề thứ ba

Lắp bản lề thứ 3 là cách phổ biến để:

• Tăng độ ổn định cho cánh cửa dài hoặc nặng
• Hạn chế cong vênh phần giữa cửa
• Hỗ trợ bản lề trên chịu lực tốt hơn

Vị trí gợi ý:

• Bản lề thứ 3 nên được đặt ở 1/3 phía trên cánh cửa, cách bản lề trên cùng khoảng 350mm.
• Trường hợp cửa cao hơn và giảm rủi ro cong vênh thì nên lắp bản lề thứ 3 ở vị trí chính giữa 2 bản lề trên dưới.

3. Cửa có tay co thủy lực

Nếu cửa được lắp tay đẩy thủy lực, chuyên gia khuyên nên thêm bản lề thứ 3 ở phía trên để giảm áp lực kéo dồn vào bản lề trên cùng, từ đó giúp cửa vận hành ổn định và bền hơn.

4.  Cửa có tần suất sử dụng cao

Với những cánh cửa mở/đóng liên tục như ở văn phòng, bệnh viện, nhà trẻ…, việc phân bố lực hợp lý cho bản lề là rất quan trọng. Trong trường hợp này, bạn nên đặt một bản lề ở một phần ba phía trên (xem “cửa thêm bản lề thứ ba”).

5. Chốt chặn cửa

Nếu bạn lắp thêm chốt chặn cửa, hãy đảm bảo:

• Chốt được gắn trên tường hoặc sàn, không đặt lên cánh cửa.

• Vị trí nên cách trục bản lề khoảng 75% chiều rộng cửa, tính từ mép cửa về phía bản lề.

6. Độ mở của cửa

GT803D có khả năng mở với góc mở lớn, tuy nhiên nếu cửa thường xuyên mở quá xa hoặc mở mạnh tay, mở bị đập vào tường bên cạnh, có thể dẫn đến biến dạng hoặc hư hỏng sau thời gian dài. Cần hạn chế mở quá mức cần thiết nếu cửa nặng hoặc nên có thêm chốt chặn cửa.

7. Gioăng dưới sàn (nếu có)

Khi dùng gioăng sàn, hãy chắc chắn rằng:

• Lực ép từ gioăng không làm tăng trọng tải lên bản lề dưới

• Không gây ma sát quá mức khi cửa đóng mở

• Tránh hiện tượng xước nền hoặc kẹt cửa

8. Cố định khung cửa chắc chắn

Bản lề dù tốt đến đâu cũng cần một khung cửa vững chắc. Dù khung làm bằng thép, nhôm hay gỗ, bạn vẫn cần đảm bảo:

• Gắn kết chặt chẽ vào tường, gạch hoặc kết cấu bê tông

• Không để khung bị rung, cong, hoặc lỏng lẻo

Hướng dẫn cách lắp đặt bản lề âm GT803D

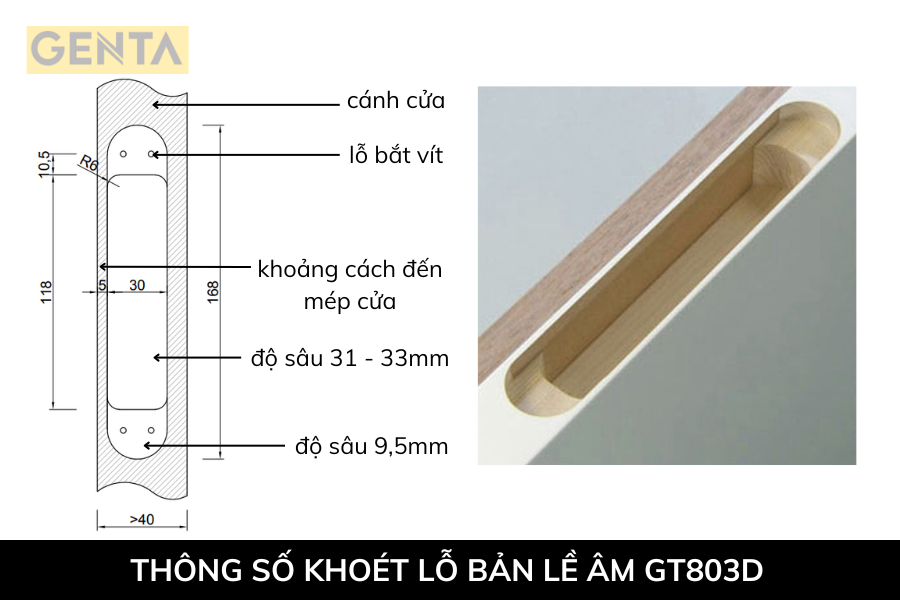

Bước 1: Khoét lỗ bản lề trên cánh và khuôn gỗ

Kích thước lỗ đục cho bản lề cho cánh cửa và khuôn:

• Khoét rãnh: 168 × 30 mm

• Chiều sâu: 31–33 mm (giữa), 9.5 mm (hai đầu)

• Khoảng cách lùi mép cửa: 5 mm

• Số lỗ vít: 4 lỗ, phi 3 mm

Vệ sinh sạch bụi gỗ trong lỗ khoét để đảm bảo lắp đặt chính xác, chắc chắn.

Bước 2: Lắp bản lề vào cánh cửa

Trước khi gắn vào cửa, hãy điều chỉnh bản lề GT803D về góc mở 70 độ hoặc lớn hơn, để dễ dàng thao tác và đảm bảo đúng vị trí khi lắp vào cửa.

• Đặt bản lề vào đúng vị trí đã khoét trên cánh cửa.
• Dùng vít gỗ 5×30mm để cố định chắc chắn bản lề vào cánh cửa.
• Vặn vít từ từ và đều tay để tránh làm lệch bản lề hoặc hư hỏng bề mặt gỗ.

Bước 3: Lắp bản lề vào khuôn cửa

Đặt phần còn lại của bản lề vào lỗ đã khoét trên khuôn cửa.

Tiếp tục dùng vít gỗ 5×30mm để gắn chặt bản lề vào khuôn.

Bước 4: Điều chỉnh bản lề sau khi lắp

Sau khi hoàn tất lắp bản lề, kiểm tra xem cánh cửa đã đóng/mở mượt chưa. Nếu chưa, bạn có thể điều chỉnh theo các hướng sau:

• Điều chỉnh độ cao: Để cửa không bị chạm sàn hoặc khung.
• Điều chỉnh trái/phải: Đảm bảo khe hở đều và cửa không bị lệch.
• Điều chỉnh trước/sau: Cân chỉnh độ kín khít giữa cánh cửa và khuôn.

Bước 5: Lắp mặt che hoàn thiện

Sau khi đã chỉnh bản lề đúng vị trí, tiến hành lắp 4 mặt che lên thân bản lề để hoàn thiện thẩm mỹ.

Căn và gắn đúng gờ vào lỗ nắp bản lề cho chuẩn xác để cố định các mặt che, kiểm tra lần cuối độ chắc chắn và hoạt động của bản lề.

Lưu ý: Sau khi siết chặt vít này, giữ cho tấm mặt che bằng hoặc thấp hơn vít, không chênh quá nhiều. Nếu không, cửa không thể đóng lại bình thường.

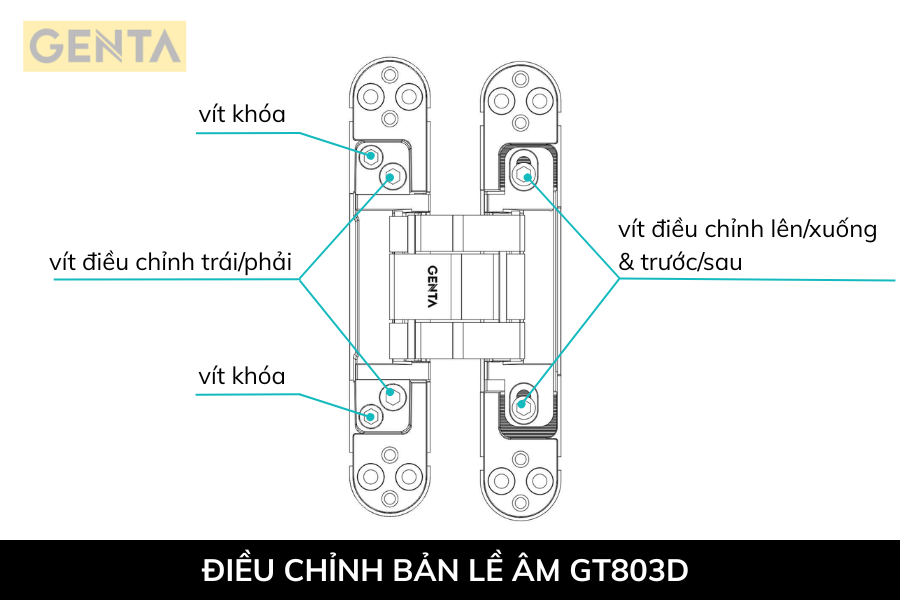

Hướng dẫn điều chỉnh bản lề âm GT803D

Điều chỉnh cửa lên/xuống

1. Chèn một miếng kê ở giữa phía dưới cửa và sàn nhà (hoặc có thể gấp giấy hướng dẫn lắp đặt đặt xuống).
2. Sử dụng lục giác 4mm để nới lỏng vít khóa.
3. Dùng dụng cụ để điều chỉnh khe hở giữa cánh cửa và sàn nhà, phạm vi điều chỉnh: ±2.5mm
4. Vặn chặt tất cả vít khóa để tránh cửa bị tụt sàn nhà.

Điều chỉnh trước/sau

1. Đầu tiên, nới lỏng vít điều chỉnh của một bản lề (theo chiều từ trái sang phải), sau đó vít chặt lại. (Phạm vi điều chỉnh: ±1.5mm)
2. Sau đó, thực hiện tương tự với bản lề còn lại.
3. Cuối cùng siết chặt toàn bộ vít khóa (để tránh khi sử dụng sẽ có tiếng kêu)

Lưu ý: Nghiêm cấm điều chỉnh hai bản lề cùng một lúc. Nên hoàn thành việc điều chỉnh một bản lề rồi mới bắt đầu sang một bản lề khác. Nếu nới lỏng cả hai bản lề cùng một lúc, cửa có thể sập xuống.

Điều chỉnh cánh cửa trái/phải

1. Sử dụng lục giác 4mm để nới lỏng vít khóa trên cùng một bản lề.
2. Khe hở có thể được điều chỉnh nếu sử dụng lục giác 4mm để vặn vít khóa (Phạm vi điều chỉnh: 1.5-6.5mm).
   Lưu ý: Điều chỉnh 3D ở cả hai bản lề phải giống nhau. Nếu không sẽ giảm tuổi thọ của bản lề.

3. Siết chặt vít khóa sau khi hoàn tất điều chỉnh khe hở cửa.
